木質纖維素

- 產品資訊 -

有機助濾劑能作為橡膠特定機能化工之加工與補強纖維

助濾劑能作為橡膠特定機能化之加工與補強纖維

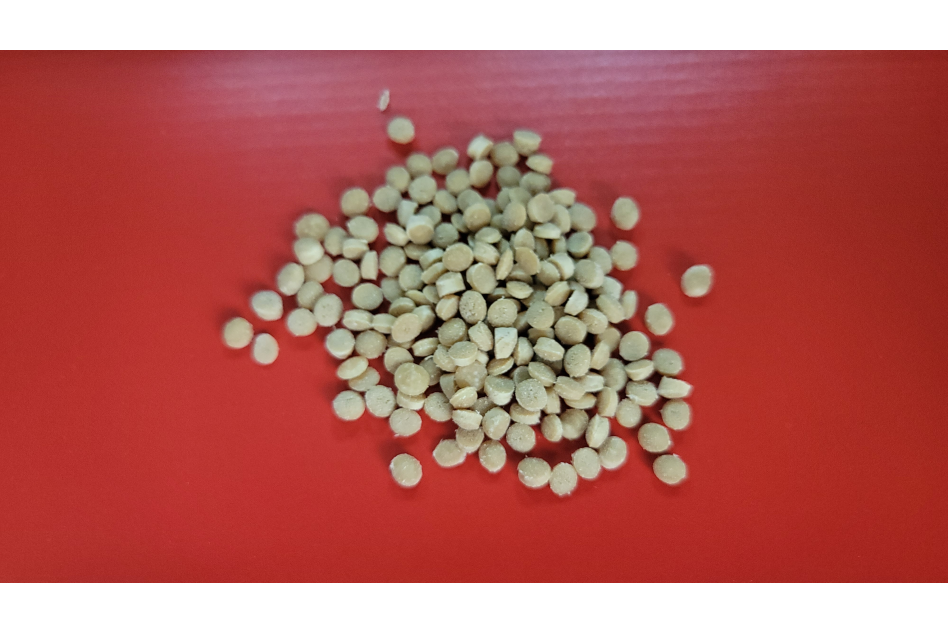

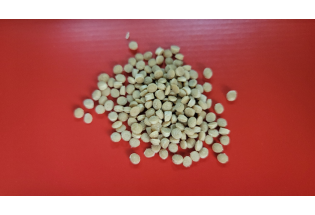

1. 助濾劑®生產原料
助濾劑產品為木頭與Cellulose 製成
助濾劑®100 與 750 含有微量樹脂與木質磺酸素，色澤呈現黃褐色。
助濾劑®B40、B00、B600與 BE600-30 不含任何可溶性物質。

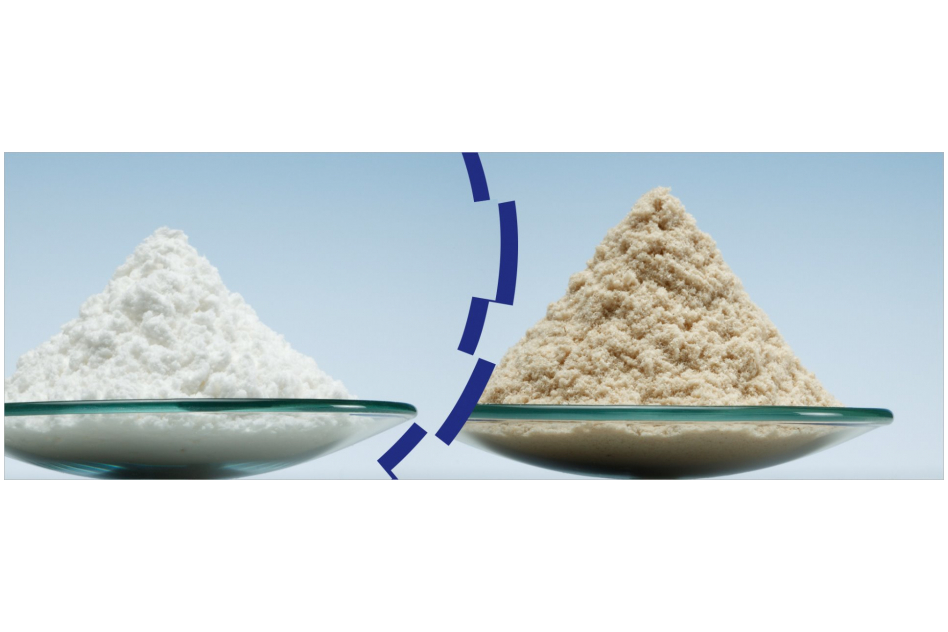

由於白色的色澤與化學惰性，其擁有廣泛應用領域。
特性：
-短時間下可耐溫達 200℃
-彈性/光滑纖維
-密度 1.1-1.3 g/cm3
-粒徑長度達 200µm 亦可分散於橡膠混合物中
-相容於天然與人造橡膠


2.應用於橡膠之粒徑規格


規格 Ø 粒徑長度 顏色 應用
B40    FD 00 200 µm
150 µm		 白色 灰白色 作為 V 型皮帶、橡膠軟管之 結構補強與提供有機與合成 纖維較好之分散性
B 00 BE600 120µm 白色 橡膠鞋底輪壓(淺色)、淺色 實心橡膠輪胎
100 100µm 淺黃褐色 橡膠鞋底輪壓與發泡、鞋跟 材料、橡膠手把
750 70µm 淺黃褐色 網球、鞋底發泡
BE600-30 30µm 白色 齒輪箱油封元件

3.   助濾劑®對橡膠物性之影響
3.1 增加橡膠與成型零件在硫化階段之穩定性
應用範例：添加 5wt%助濾劑®於輪胎內層以增加編織層於加硫過程 中之穩定性

3.2 添加助濾劑®以減少橡膠加硫後之收縮
應用範例：
添加 10% 助濾劑®  可以增加鞋底發泡結構穩定性。

3.3 增加蕭氏硬度
應用範例：應用於鞋跟之壓延成型片材相當硬實但仍易於作業(如易於切割與輾磨)既使具高蕭氏硬度，在未加硫階段時加工黏度僅些微上升。

3.4 低密度與高穩定性(剛性)成型零件
應用範例：添加 10-15 wt 助濾劑®  於鞋底材料，材料能維持 低 密度，透過發泡能更進一步降低密度。壓縮永久型變能大幅改善。

3.5 改善黏著力與塗佈性 市場上已日益普遍使用水性黏著劑，助濾劑 能提高黏著力，特別在 表面輾磨部分，機械性質隨著助濾劑添加量 增加而提升。

3.6 高液體物質吸收
助濾劑能吸收自身重量 3.5 倍重之油量與塑化劑，在加工過程中儲 存於纖維管中的液體會塑化橡膠混合物。
應用範例:助濾劑®B00 作為軸密封環的塑化劑儲存空間，由於塑化劑會不斷釋放於周圍環境中，因而在長時間操作後亦能確保有穩定的彈性
。

3.7 加工纖維/天然與合成纖維的分散助劑 實務上，機能性纖維部件 常與紡織品共同加工，天然與合成長纖維常作為改善加工過程的替代 品。由於均質分散相當困難，與助濾劑® B00混合可改善加工過程。(如 V 型皮帶)

4.添加量
助濾劑®可使用於製鞋業中橡膠鞋底的壓延加工，根據橡皮含量，建議黏 添加 10-15 wt 。

5.混合建議/加硫 需使用標準混合設備。
加工/加硫過程中溫度不得超過 200℃，應以相同體積百分比之助濾劑®來取代礦物纖維，而非以重量百分比衡量。(1 份助濾劑取代 2 份 礦物纖維)

滿足客戶期望

PEFC 認證的產品可以帶有 PEFC 標籤。這一點很重要，因為消費者越來越要求他們購買的產品來自可持續來源——通過使用 PEFC 標籤，您可以為您的客戶提供他們需要的證明。

事實上，標籤是消費者最信任的關於產品是否對環境和社會負責的信息來源。根據我們的調查，81% 的消費者更喜歡公司給產品貼上標籤，70 % 的消費者表示他們更有可能購買帶有此類標籤的產品。



回列表
