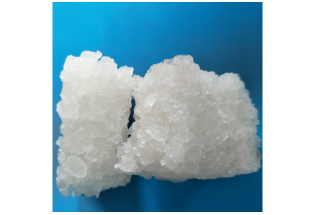

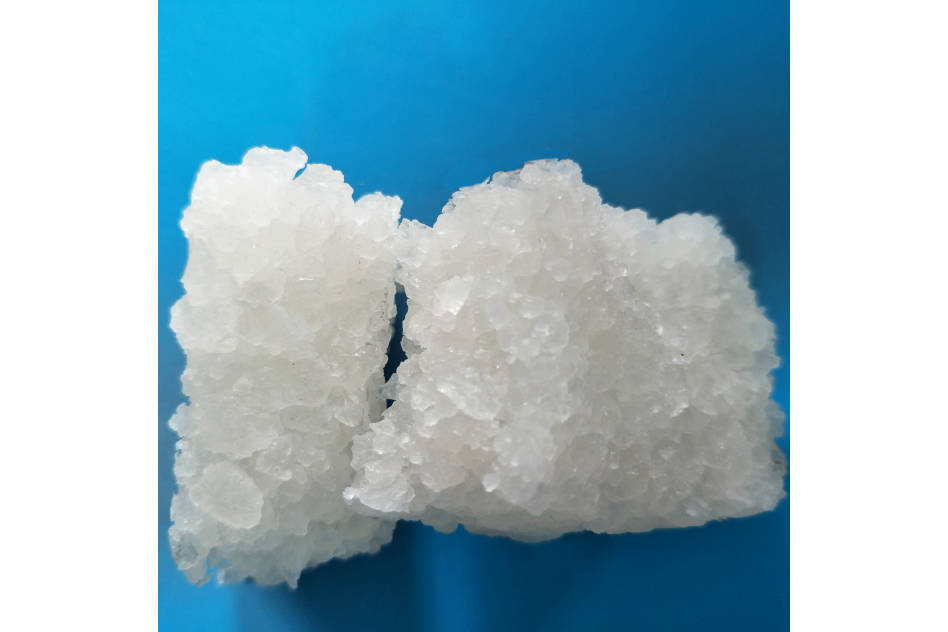

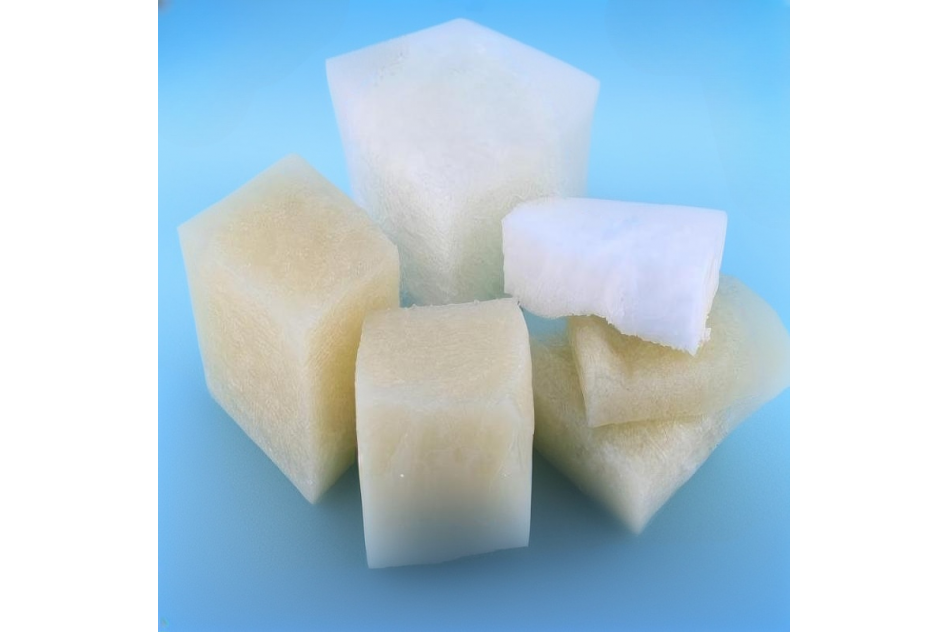

聚亞克力橡膠(簡稱ACM) 為首先應用於熱油和潤滑劑的環境中而有非常好的耐油
特性的一種特殊用途橡膠，其主要用以製造馬達的O形環、油封墊片等。但ACM也有
乳膠用於織ＳＮＭ物塗布、製紙工業和皮革塗裝等。
       此橡膠為acrylic esters 和少量的(約1~5%)交聯單體(Monomer)的共聚合物。聚
酯部份可為ethyl-buty1-,octy1-acrylate,methoxy-和ethoxy-acrylate.而各種ACM之
性能則由這此不同的聚酯部份表現出不同的低溫彎曲性和對芳香族油類的抵抗性，視應
用上的需要而加以選擇。通常這二種性能要求是相反的:即耐油性佳則低溫性差，反之亦
然。
              CH2=CH                            CH2=CH
                        |                                         |
                          C=O                                  C=O
                        |                                         |
                       O-CnH2n+1                                      O—CnH2n—O—CmH2m+1
                 Alky1 acrylate                               Alkoxyacrylate
單體部份則通常為含鹵素之環氧化基或酸基所組成。

             CH2=CH                              CH2=CH
                       |                                          |
                      O                                        CH2
                       |                                          |
                 O=C—CH2C1                                         O—CH2—CH—CH2
            Vinylchloroacetate                                               /
                                                                                       O
                             CH2=CH                             ally1 glycidylether
                                       |
                                      C=O
                                       |
                                      OH
                                acry1ic acid
ACM的配料
       ACM的配合原則相當的單純。因靈這種橡膠均應用於高溫及耐油的環境下。所以如果
應用於此種橡膠的添加劑如不能通過高溫的要求及易被熱油所粹取的則不允許使用。膠料
的選擇則依其低溫特性和耐油性的要求來決定。填充劑方面，HAF和FEF等可得到理想的加
工和物理性能。白煙和矽酸鋁土或處理過的粘土併用可製成淺色的製品。對於硫化系統來說
。脂肪酸類的金屬鹽和硫磺對大多數的ACM均能產生交聯反應。蠟和硬脂酸為最常用的加工
助劑。合成石墨亦可混入作為潤滑劑。

ACM的性能
       ACM的使用溫度範圍在40ºC到175ºC之間，它對於各種的石油系燃料油，高壓系統的潤
滑油和壓縮油等特性遠優於NBR而橡膠。耐老化、耐臭氧、耐候性以及氣密性均非常優良。
